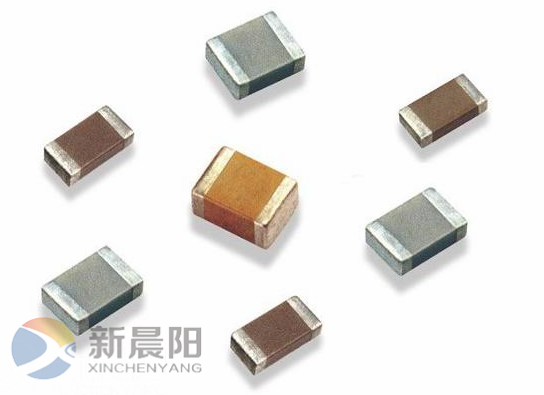

选用贴片电容时必须遵守的三大原则
电容器是一种较常用的电子元件，在选用时可遵循以下三个原则：
一：标称容量要符合电路的需要。对于一些对容量大小有严格要求的电路（如定时电路、延时电路和振荡电路等），选用的电容器其容量应与要求相同，对于一些对容量要求不高的电路（如耦合电路、旁路电路、电源滤波和电源退耦等），选用的电容器其容量与要求相近即可。
二：工作电压要符合电路的需要。为了保证电容器能在电路中长时间正常工作，选用的电容器额定电压应略大于电路可能出现的最高电压，大于10%～30%。
三：电容器特性尽量符合电路需要。不同种类的电容器有不同的特陛，为了让电路工作状态尽量最佳，可针对不同电路的特点来选择合适的电容器。下面是—些电路选择电容器的规律：
①对于电源滤波、退耦电路和低频耦合、旁路电路，—般选择电解电容器。
②对于中频电路，一般可选择薄膜电容器和金属化纸介电容器。
③对于高频电路，应选用高频特性良好的电容器，如瓷介电容器和云母电容器。
④对于高压电路，应选用工作电压高的电容器，如高压瓷介电容器。
⑤对于频率稳定性要求高的电路（如振荡电路、选频电路和移相电路），应选用温度系数小的电容器。
