如何更换滤波内高频低阻电解电容器
文章出处：作者：人气：-发表时间：2019-01-02 17:24:00

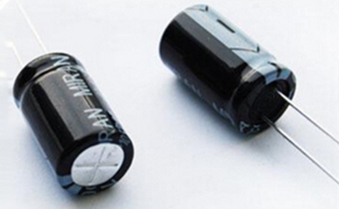

高频低阻电解电容的更换
（1）更换滤波电解电容器最好选择与原来相同的型号，在一时不能获得相同的型号时，必须注意以下几点：耐压、漏电流、容量、外形尺寸、极性、安装方式应相同，并选用能承受较大纹波电流，长寿命的品种。
（2）更换拆装过程中注意电气连接（螺钉联接和焊接）牢固可靠，正、负极不得接错，固定用卡箍要能牢固固定，并不得损坏电容器外绝缘包皮，分压电阻照原样接好，并测量一下电阻值，应使分压均匀。
（3）已放置一年以上的电解电容器，应测量漏电流值，不得太大，装上前先行加直流电老化，直流电先加低一些，当漏电流减小时，再升高电压，最后在额定电压时，漏电流值不得超过标准值。
（4）因电容器的尺寸不合适，而修理替换的电容器只能装在其他位置时，必须注意从逆变模块到电容的母线不能比原来的母线长，两根+、-母线包围的面积必须尽量小，最好用双绞线方式。这是因为电容连接母线延长或+、-母线包围面积大会造成母线电感增加，引起功率模块上的脉冲过电压上升，造成损坏功率模块或过电压吸收器件损坏。在不得已的情况下，另将高频高压的浪涌吸收电容器用短线加装到逆变模块上，帮助吸收母线的过电压，弥补因电容器连接母线延长带来的危害。
