电容引线对滤波的影响

文章出处：作者：人气：-发表时间：2018-03-19 17:21:00

电容的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。

然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果。

出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。

实际电容器的电路模型是由等效电感，电容和等效电阻构成的串联网络。

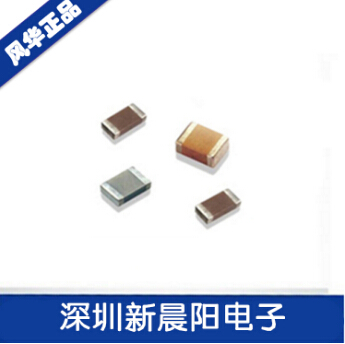

贴片电容-直流中高压片容

理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗特性在频率较低的时候，呈现电容特性。

即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。

在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。

在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。
