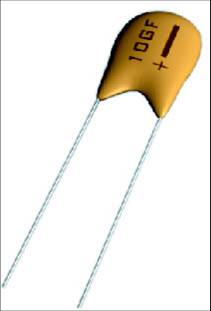

电容代理商 新晨阳钽电容的标注方法
文章出处：作者：人气：-发表时间：2015-09-25 16:05:00
标识方法：
（1）直标法：用字母和数字把型号、规格直接标在外壳上。
（2） 文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
（3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：
颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰
耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V
（4） 进口电容器的标识方法：进口电容器一般有6项组成。
第一项：用字母表示类别：
第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，
备注：温度系数的单位10e -6/℃；允许偏差是5% 。
第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。
第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。当有小数时，用R或P表示。普通电容器的单位是pF，电解电容器的单位是uF。
第六项：允许偏差。用一个字母表示，意义和国产电容器的相同。也有用色标法的，意义和国产电容器的标志方法相同。进口的，以477 A71N13为例，后边六位分别与上述六项对应
