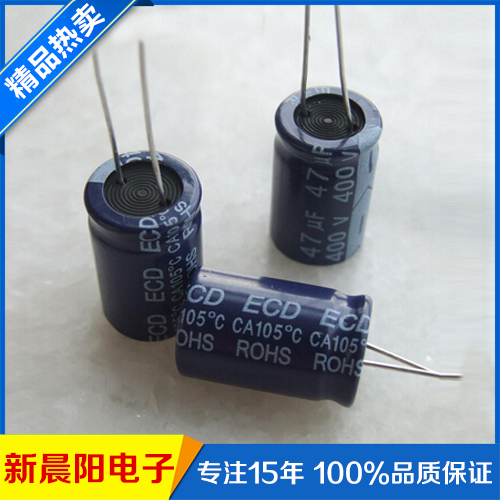

电解电容的注意事项
文章出处：作者：人气：-发表时间：2016-01-06 15:27:00
1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。在电源电路中，输出正电压时电解电容的正极接电源输出端，负极接地，输出负电压时则负极接输出端，正极接地.当电源电路中的滤波电容极性接反时，因电容的滤波作用大大降低，一方面引起电源输出电压波动，另一方面又因反向通电使此时相当于一个电阻的电解电容发热.当反向电压超过某值时，电容的反向漏电电阻将变得很小，这样通电工作不久，即可使电容因过热而炸裂损坏.
2、加在电解电容两端的电压不能超过其允许工作电压，在设计实际电路时应根据具体情况留有一定的余量，在设计稳压电源的滤波电容时，如果交流电源电压为220~时变压器次级的整流电压可达22V，此时选择耐压为25V的电解电容一般可以满足要求.但是，假如交流电源电压波动很大且有可能上升到250V以上时，最好选择耐压3V以上的电解电容。
3、电解电容在电路中不应靠近大功率发热元件，以防因受热而使电解液加速干涸.
4、对于有正负极性的信号的滤波，可采取两个电解电容同极性串联的方法，当作一个无极性的电容。
